一.產品技術質量
1.總體技術要求
*掃描方式:激光手持式
*掃描技術:激光線網格掃描技術
幀掃描區域:300mm×275mm
景深:250mm
工作距離:300mm
*掃描速率:480000次/秒
掃描分辨率:0.050 (毫米)
*測量精度:最高0.03 mm
*體積精度:0.020 + 0.060(毫米/米)
體積精度(結合DigiMetric):0.020 + 0.025(毫米/米)
測量范圍(物件尺寸):0.1 ~8米,可擴展
傳輸方式:USB3.0
工作溫度:-10 - 40℃
工作濕度:10 - 90 %
2.三維光學掃描系統配置與功能要求
(1) 數據采集傳感器:高速、高精密工業級相機2臺
* (2) 內置微慣性傳感器,實時輸出設備位姿;
* (3) 測量光源:14束交叉激光線,激光級別ClassII(人眼安全),波長大于600納米
(4) 計算機系統:支持windows 7,32位和64位操作系統,支持內存16G以上
(5) 拼接方式:系統整合“專業模式”全自動標志點拼接模塊
(6) 全局誤差控制方式:系統整合GREC Pro全局誤差控制模塊
* (7) 使用方便:整個過程全部手持完成,無需三腳架等支撐裝置
(8) 所測量的物體表面可不做任何形式(如貼標識和噴白)的預先處理
(9) 普通環境下可以測量鎏金等高光亮物體以及黑色物體
(10)防抖設計:采用先進的防抖動算法,防止掃描過程中人為的抖動對誤差的影響
3.三維光學掃描系統軟件功能要求
* 全中文軟件界面
* 自適應形面掃描模塊
(1)自動調節系統參數,自適應各種材質/顏色表面的不同掃描對象,無需手動調節;
(2)可變點距掃描,在同一次掃描中,可對點距進行靈活設置和改變,同時滿足高速掃描以及精細掃描的需求
* 自動拼接模塊
(1)智能標志點識別技術:系統自動跟蹤識別標志點;
(2)慣性—光學混合式傳感器定位技術,實時將數據自動配準到同一坐標系;
(3)GREC Pro全局誤差控制模塊,可對拼接后的誤差進行全局控制;
* 全局框架掃描模塊
(1)全局框架掃描技術,對框架點累積誤差進行全局控制;
(2)兼容DigiMetric系統,搭載全局攝影測量技術可將掃描范圍擴展至幾十米;
點云處理模塊
(1) 掃描數據后,可進行點云噪聲處理及修剪
(2) 基于曲率的點云精簡功能
(3)自動生成三角面
數據輸入輸出

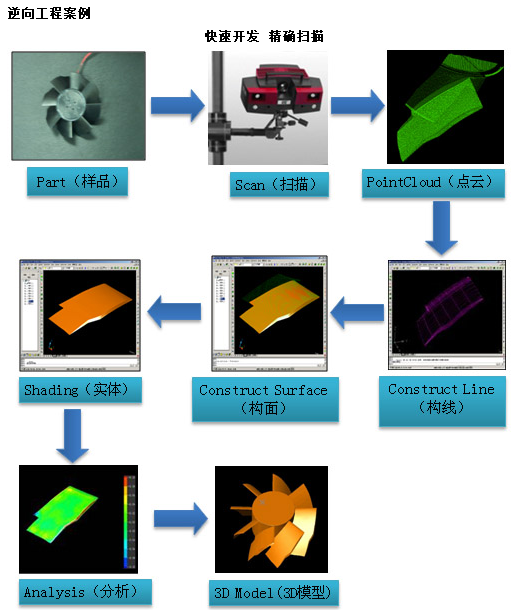

(1) 導出結果為ASC,STL,OBJ,OKO等格式數據輸出接口廣泛,測量結果可與CATIA、Geomagic Studio、Imageware等逆向工程軟件自由交換數據
二、三維數據處理系統備件清單
序號 | 名 稱 | 規格/型號 | 數量 | |
激光手持式三維掃描儀OKIO-FreeScan X7 | ||||
01 | 測量頭 | 精密工業級相機 | 130萬像素 | 2個 |
高性能工業鏡頭 | 12mm | 2個 | ||
激光發生器 | OKIO-FreeScan X7 | 1套 | ||
02 | 三維數據處理中文系統軟件 | 3DSCAN V2.0 | 1套 | |
03 | 標定系統 | OKIO-FreeScan | 1個 | |
04 | 數據線、控制線、電源線 | 1套 | ||
05 | 標志點 | 6mm | 10000個 | |
06 | 說明書、培訓資料及相關后處理資料 | 1套 | ||
07 | 反差增強劑 | 2罐 | ||
08 | 專用扳手工具 | 1套 |
三、其它
售后:每周一至周五(國家法定節假日除外),每天8小時。作息時間由于全國各地存在地域差異,請您以當地服務機構的具體情況為準,十堰服務商華飛公司電話0719-8878386,13872834399。
軟件升級
我公司承諾對貴單位所出售的天遠三維數據處理系統(3DSCAN)提供五年免費升級服務。
